2014.12.15
防音工事がわかる35〜書斎防音工事＆リビングシアター 豊中市マンション�∨媛珊�事完了！！
マンションリフォームでの書斎防音工事＆リビングシアターです。まずは防音工事が完了致しました。こちらは書斎兼お仕事部屋。ですので外の騒音を遮音されたいとの事で工事を依頼頂きました。今回の工事は少し変則的でリフォーム工事屋さんがお部屋の解体をして、スケルトンの状態から弊社が防音工事。その後にリフォーム工事屋さんが仕上げやインテリアの納品を行いました。防音工事は防音材料を使えばよいのではなくて、どう組むか、貼るかの工事の部分で性能が変わります。世間での防音工事でのクレームの多くは防音材料を使っているのに音が漏れるとの事。ですの音の性質を理解し経験があって責任を持って施工するスタッフが絶対必要になります。
遮音以外のお施主様のご要望として『あまり音に神経質にならないような響きにして欲しい』という事がありました。吸音を効かせすぎるとちょとした音が綺麗に聴こえ過ぎてしまう場合もありますから。シアタールームの場合は出来るだけ吸音をしますが、音が鳴っている状態であればその他の音はあまり気にならないので問題はないです。完成後、お施主様に体感してもらいましたが、とても気に入ってもらいました。他の部屋とは静かさが全然違うのにビックリ。それでいて、神経質にならない響きになっている、ご要望通りとお褒め頂きました。さて次回は遮音測定の結果です。
ホームシアター工房 大阪
田中雅史
以前のブログ
豊中市 書斎防音工事＆リビングシアター��
工房BLOG | - | -
天理市の積水ハウス様ご新築のお家にて『家中に音楽が流れるBGMシステム』をインストールしてまいりました。ご家族みなさん音楽好きのようで『いつでもどこでも自然に音楽が流れている感じにしたい』とのご要望。音楽を聴くシステムは色々とありますが、今回はご要望に沿って＜家中に＞、＜自然に音楽が流れる＞、＜簡単で使い易く＞、＜リーズナブル＞をテーマにシステムプランを致しました。スピーカーを設置させて頂いたのは9ゾーン/12本。それぞれにボリュームスイッチをつけて、オン/オフと音量の調整が出来るようになっています。（例えば屋外などは夜中とかOFFにしてる方がいいですもんね）全てをオンにすれば、家中どこにいても音が聴こえるようになっています。
スピーカーを鳴らすコンポはソニーMAP-S1。ミニコンポタイプながら余裕のある出力と音質でマルチゾーンBGMに最適です。CDの再生などは操作も簡単ですし、また、スマホやPC、インターネットラジオなどなど、様々な音源に対応しています。また、流す音は音楽である必要はないんです。川のせせらぎや波の音、鳥の声などのヒーリング音を流すのもとても素敵ですよ。
⇒ボリュームスイッチを2か所まとめた形です。パネルにはルートロンのパネルを使用します。2連以上、3連、4連も可能です。
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
■ゾーン��
大阪ショールームの1Fデモブース。元々のMUSICモードをグレードアップしました。その名も『MUSIC BAR』モード。タイトルにもありますように、音楽+映像+あかり+環境+香りで一つのシーンモードを作りました。単にBGMを流すだけでなくシーン演出する事でリラックスした雰囲気やラグジュアリーな雰囲気を楽しむ事が出来ます。デモブースはクレストロンパネルを使ってますがiPadコントロールで同じ事が可能です。
スタート前の状態です。
クレストロンパネルの
テレビが消えて
照明が半分消えて
残りの照明が消えるとともに
音楽がフェイドインして
LEDが紫に・・・
オレンジに・・・
ピンクに・・・
終了ボタンを押すと
ドルビーアトモス旋風吹き荒れる中、アトモス対応AVアンプ、インテグラ DTR-60.6の発売を待って、大阪ショールーム2Fデモブースもドルビーアトモス仕様にグレードアップ致しました。（1Fデモブースは既にアトモス対応済み）元々のシステムはフロアにフロント/センタースピーカー、サブウーファー、フロントの上部の壁面にフロントハイトスピーカー、サラウンド、サラウンドバックは天井埋込の9.1ｃｈ仕様。ドルビーアトモス仕様へのグレードアップに伴い、サラウンドスピーカーをフロアタイプに変更、現状の天井埋込スピーカーをトップミドル、フロントハイトはそのままフロントハイトとして、5.1.4ｃｈシステムとしました。
インテグラ DTR-60.6は9ｃｈ内蔵アンプ。ですので、5.1.4ｃｈはもちろん、7.1.2ｃｈも可能です。また、別途、パワーアンプ（インテグラ ADM-30.1がオススメ）を（ハイト用）プリアウトに接続すれば、7.1.4ｃｈの計11ｃｈも再生可能です。また、安定したプリ部を持っているのでフロント用にド級のパワーアンプを接続してフロント強化も行えます。デモブースではアキュフェーズ E-450をダイレクトで接続しています。
お馴染みのデモソフトと先日発売されたネイチャーを視聴。やはり、上下方向の移動感やセパレーションは凄い！！特に雨雲〜雷〜雨のシーンはリアルに逃げなきゃっと思います（笑）いや〜アトモス、360度全方位サラウンドと言う感じです。1Fのデモブースよりトップスピーカーの口径が大きいからか中低域の移動感もよく分かります。音調を施し残響もシアター向けに抑えているので音の粒がより明瞭に聴こえてきますね。アトモス対応ソフトは順次発売予定ですので、これから楽しめますよ〜！！ゼログラビティのアトモス盤も出てくるとか！！
ドルビーアトモス対応のアンプが続々とリリースされております。ホームシアター工房 大阪ショールームもアトモス対応の準備を進めております。まずはショールーム1Fのリビングシアター体験ブースをアトモス化しました。元々のシステムはフロント＆センターSPがスピーカークラフト社の壁面埋込タイプ。サブウーファーは同じくスピーカークラフト社のパッシブウーファー2台。サラウンドSPとフロントハイトSPも天井埋込タイプの計7.2ｃh。それらをインテグラ DTR-70.3とADM-30.1（ウーファー用）でドライブしておりました。
アトモス化に際しチョイスしたアンプは同じくインテグラ DTR-30.6。埋込スピーカーを軽くドライブする能力の高さが評判のインストール向け製品。ショップでの評価もすこぶる高い製品です。それに引き続き、ADM-30.1をウーファー用アンプに使用しました。（通常のアクティブウーファーであれば別途アンプは必要ないです）DTR-30.6は2014/5月に発売された製品ですが先月アトモス用にアップデートされました。アトモス対応には専用のDSPチップ搭載が必要ですが、対応に備えて事前に搭載をしていたんですよね。。。スピーカーはそのまま変更無でアトモス化に挑みます。
さて、DTR-30.6の接続も終わり、スピーカーセッティングへ。今までフロントハイトとして使用していた天井埋込SPをアトモスSPとしてセットします。設置位置から今までと同じ＜フロントハイトSP＞か、＜トップフロントSP＞への選択が可能なよう。まずは＜トップフロント＞にセットしてみました。軽く音場補正も行い。さて視聴。ソフトはCEDIA 2014EXPOでスタッフがもらってきたドルビーアトモス デモ用ディスクです。まず、最初に音を出した瞬間、自分はデスクにいたのでブースから離れていたのですが、その音の解像度の高さ、分離感、明瞭さに驚きました。え、DTR-30.6ってこんなに音良かったけ？？？。。。
クラス��1のパワー感と音質をもつDTR-30.6ではありますが、聞こえてくる音はミドルクラス以上のアンプと高解像度のスピーカーシステムの感じ。アトモスと言うと天井にスピーカーが増えますという印象が強いのですが、アトモスが革新的と言われるところはそこではなく、音声の収録方法と再生方法。今までソフトには7.1ｃｈ、5.1ｃｈ収録などと記載がありましたがアトモスの場合は音声：ドルビーアトモスとなります。つまり、ディスクに収録されている地点ではチャンネルと言う概念は無いです。あるのは再生する環境のチャンネル数だけとなります。そのスピーカー配置の妙につきまして次の機会に譲るとして、その音声収録方法、再生方法の変更に際し、かなり音声的に良くなっていると思います。
デモディスクなので音が良くより効果的なソフトが収録されてはおりますが、今までのドルビートゥルーHDなどとは次元が違って聞こえるのは間違いないです。さて、きちんと視聴位置に座っての視聴。ONKYO、デノン、ヤマハ、パイオニアとそれぞれのメーカーのアトモスを聴く機会がありましたが、それぞれの専用室での視聴なので、違いは分かるけど、ルームが違うので・・・と思っていましたが、普段から聞きなれてるショールームで体感するとその凄さがわかりますね。ドルビーアトモス、、、衝撃です。
ホームシアターをこれから造ろうとする人にとってはバイブル的な『ホームシアターファイルVol.75』が発売されました。先日、取材させて頂いた、元サッカー日本代表の柳本啓成さん、奥様でタレントの岡元あつこさん夫妻ご新居のリビングシアターも掲載されています。200インチスクリーンにソニー4K VW1100ESプロジェクターの映像美。iPadコントロールを使ったホームオートメーションなど見どころ満載のシアターとなっております。また、ホームシアターファイルではリビングシアターで200インチの掲載は初めてとのことでした。専用室特集なのに専用室を超えるリビングシアターの登場となっております。
シアターにホームオートメーションとボリューム満載なのですが、その中で一番稼働率が高いのが、＜ブルートゥースBGMシステム＞だそうです。常にやわらかな音楽が流れています。iPadのインターネットラジオを使って、シーンに合わせた音楽をチョイスしているようです。音楽で来客をおもてなすなんて素敵ですね〜。
大阪市は浪速区、通天閣と阿倍野ハルカスが屋上から並んで見える場所にあるご新築のお家。3Fのリビングにてシアターインストールをさせて頂きました。開放感のある高天井と柔らかい色調が特徴的なお部屋です。リビングのスペースとしては約3.6ｘ4.5ｍ、天井は3.7ｍあります。高天井の場合、スクリーン、プロジェクター、スピーカーをどう配置、設置するかがポイントになります。結果、シアターのクオリティを落とす事なく完成する事ができました。プラン初期は、ブックシェルフスピーカーをローボードに収納するパタンも検討しましたが、前方を出来るだけスッキリさせたいとのご要望からスピーカーは全て壁掛け設置で再検討しました。
そんなプランのタイミングに代理店から発売となったのがフランスのキャバススピーカー。サイズが手ごろで何より音がいい。とても広がりがあって解像度の高い音。シアターとのマッチングもイイし、120インチを超える大画面でも対応できそう。雑誌で評論家の先生方が絶賛してるのもうなずける。何よりこの価格。真ん中サイズのEOLE3で一本40,000円。お値段以上のパフォーマンスとはこの事か。。。スクリーンBOXを造作し、そこにEOLE3をフロント＆センター用に、サラウンドはワンサイズ小さい、ALCYONE2を2本設置しました。スピーカーシステムは5.1ｃｈです。
プロジェクターは壁面に設置しました。（⇒）写真だけ見るとどう設置してるか？わからないかもしれませんね。今まででしたら天井から長いポールの伸ばしてプロジェクターを吊っていましたが、このように壁面に設置する方法もあります。高天井の場合はオススメです。
プロジェクターはエプソン EH-TW8200。高輝度なのでリビングシアターには最適ですね。明るく、元気な絵作りは映画、スポーツ問わず見やすくて評判です。スクリーンは電動の120インチを設置。スクリーンサイズの選定は悩むところではありますが、設置可能であれば出来るだけ大きなスクリーンの導入をオススメ致します。
出来るだけ正面をスッキリさせたいとの事でしたので、機材はローボードではなく、縦型ボードをサイドに寄せて設置しました。最下段には密閉型のサブウーファー、KEF Q400ｂを収納しております。AVアンプはインテグラDTR-30.6、キャバスとの相性もバッチリです。放熱経路も確保してありますので、熱暴走などのトラブルも発生しにくい造りになっております。
スクリーンの裏にはテレビが壁掛けされ、2WAYシアターとなっております。写真にはありませんが、その他、寝室に32インチテレビの壁掛け、キッチンにはスマホの音楽を飛ばせるブルートゥーススピーカーも設置しました。音に映像にエンターテイメント満載のお家となりましたね。
和歌山県和歌山市 紀ノ川駅近くの住宅地。ご新築のお家にてホームシアターインストールをしてきました。こちらは元々はピアノ＆クラリネットの練習室としてご計画。せっかくならばと大好きな音楽や映画が楽しめるホームシアターも一緒に導入しようという事になったそうです。
プロジェクターはエプソン EH-TW8200。迷光の多いお部屋でも持ち前の明るさで綺麗な映像を映し出します。純正の薄型金具を使うと天井面にピッタリ吸い付くように設置出来ます。スクリーンはOS/ホームシアタープラスeの90インチ。フロント/センターSPはフランスのキャバス EOLE3。価格以上のクオリティは音場の空気感までも再現します。サラウンド、サラウンドバックスピーカーは同じくキャバスのALCYONE2。小型でありますが、十分なサラウンド音場を造り出します。それぞれインストール設置にて天吊りしております。
AVラックを背面に設置。ブルーレイレコーダーやAVアンプを収納しております。AVアンプはインストーラー御用達のインテグラ DTR-30.6。後、パソコンも接続されるとの事で専用ケーブルを用意しました。サブウーファーはONKYO SL-A251B。低価格で高性能、オススメです。正面をスッキリとさせたかったのでピアノの横に設置しました。視聴位置からは右横になります。
スクリーン裏にはパナソニックの50インチテレビを設置。TV下にラックを置かない事で正面がをスッキリさせました。

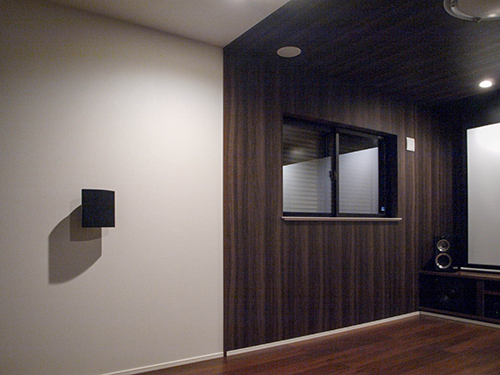

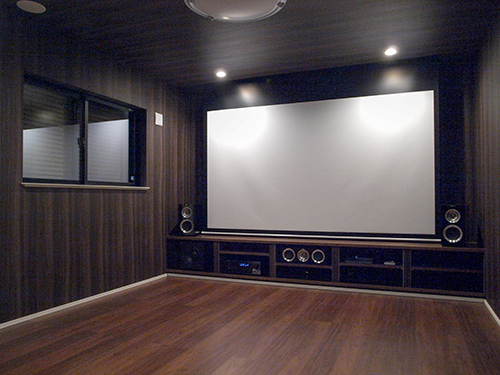

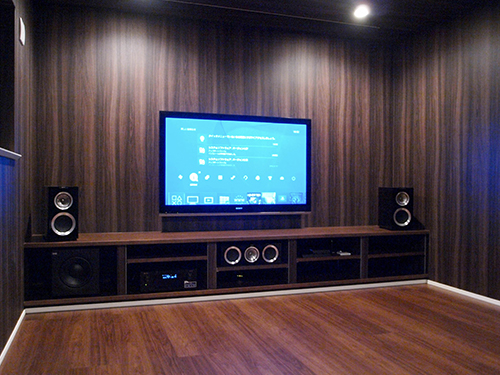

■リフォーム工事後：
■リフォーム工事前：
■リフォーム工事後：
